Transformateur de distribution en alliage amorphe immergé dans l'huile

Le transformateur de distribution triphasé -immergé dans l'huile -applique un nouveau type de structure isolante. Le noyau de fer est constitué d'une plaque d'acier au silicium-laminée à froid-à froid de haute qualité. Le groupe d'enroulements haute -tension est composé de lignes en cuivre sans oxygène de haute -qualité-et il adopte une structure de type tambour multi-couches. Toutes les attaches ont été traitées avec un traitement spécial pour éviter qu'elles ne se desserrent.

Obtenez un devis gratuit ! Contactez-nous dès aujourd'hui !

Envoyer un e-mail- :sale@gneegi.com

Tél :+86 15824687445

En tant que nouvelle -technologie d'économie d'énergie, les performances d'économie d'énergie des transformateurs en alliage amorphe-dérivent principalement de l'utilisation d'un nouveau type d'alliage amorphe à base de fer-avec d'excellentes propriétés magnétiques douces. Le transformateur à noyau en alliage amorphe est une sorte de transformateur constitué d'un nouveau matériau conducteur magnétique -alliage amorphe. Sa perte de charge libre (fait référence à la perte de puissance mesurée au primaire lorsque le secondaire du transformateur est en circuit ouvert -) est d'environ 80 % inférieure à celle d'un transformateur avec une tôle d'acier au silicium comme noyau et le courant de charge libre (lorsque le secondaire du transformateur est en circuit ouvert -, il y a toujours un certain courant primaire appelé courant de charge libre) diminue d'environ 85 %.

Transformateur rempli d'huile de type immergé

Oil Type Transformers

Transformateur immergé dans l'huileParamètres

Données techniques du transformateur de distribution 10 kV S15-MSeries
Capacité nominale	Groupe de tension (kV)		Méthode de connexion	Perte (kW)		Pas de-courant de charge	Tension d'impédance	Poids (kg)			(mm)			Jauge

											(L)	(W)	(H)
(kVA)	HT	BT		Pas de-chargement	Charger	%	%	Machine	Huile	Brut	Dimension			Verticale	Horizontal
30				0.1	0.63/0.6	2.3	4.5	185	70	330	750	490	970	450	340
50				0.13	0.91/0.87	2		260	80	430	770	550	1030	450	380
63				0.15	1.09/1.04	1.9		260	85	440	800	600	1040	450	380
80				0.18	1.31/1.25	1.9		320	95	520	790	600	1070	450	430
100				0.2	1.58/1.5	1.8		355	100	570	830	640	1050	550	450
125	11			0.24	1.89/1.8	1.7		425	115	675	1070	700	1150	550	470
160	10.5			0.28	2.31/2.2	1.6		510	130	790	1120	700	1220	550	520
200	10	0.4	Yyn0	0.34	2.73/2.6	1.5		550	145	850	1080	690	1160	550	520
250	6	0.69	Dyna11	0.4	3.2/3.05	1.4		630	165	985	1160	740	1190	650	550
315	6.3			0.48	3.83/3.65	1.4		755	190	1155	1230	800	1240	650	550
400				0.57	4.52/4.3	1.3		910	225	1405	1310	860	1250	650	550
500				0.68	5.41/5.15	1.2		1050	240	1600	1370	890	1350	750	600
630				0.81	6.2	1.1		1250	310	1945	1580	1060	1310	850	660
800				0.96	7.5	1		1540	365	2350	1640	1060	1500	850	660
1000				1.15	10.3	1		1690	405	2645	1720	1160	1540	850	660
1250				1.36	12	0.9		1965	560	3230	1790	1160	1740	850	660

Alliage amorpheTransformateur de distributionCaractéristiques de performances

1. Le noyau de fer amorphe réduit considérablement les économies d'énergie sans -perte de charge - ;
Le noyau du transformateur est constitué d'une bande d'alliage amorphe et la perte à vide -est environ 65 % inférieure à celle du S11 ;
2. La bobine basse tension a une forte résistance aux courts-circuits - - Sécurité
L'enroulement basse-tension du transformateur est enroulé sur un cylindre en papier dur, ce qui améliore la capacité du transformateur à résister aux courts-circuits.
3. Transformateur sans entretien - pratique
Des joints de haute qualité dotés d'une forte capacité anti-vieillissement sont utilisés pour rendre le transformateur véritablement sans entretien.
4. Performances d'isolation élevées - stables
Le système d'isolation DuPont Nomex est adopté, avec un degré de résistance à la chaleur élevé jusqu'au grade F.

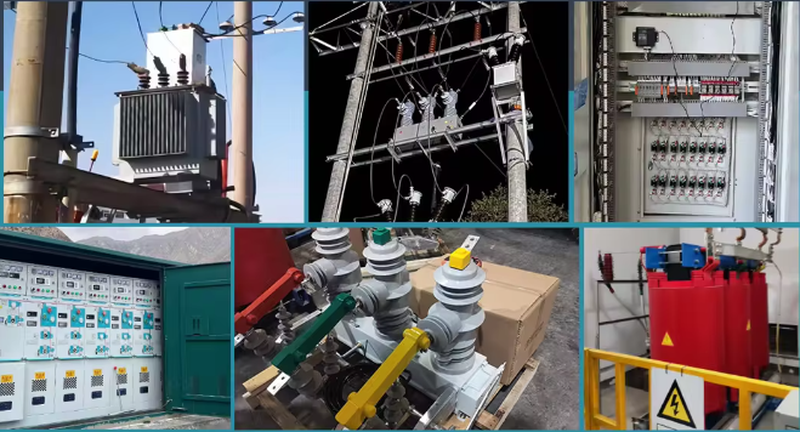

Domaines d'application

1000 kva oil filled transformer

notre usine gNEE

hermetically sealed oil filled transformer

Emballage et expédition

oil immersed current transformer

tester créer

oil immersed distribution transformer

cas de visite client

Oil immersed type transformer

Les équipes du GNEE

Three phase oil immersed transformer

GNÉ

L'usine de transformateurs GNEE est stratégiquement située dans la ville d'Anyang, dans la province du Henan, connue comme une base de transformateurs importante en Chine. Cet emplacement avantageux garantit que l'usine GNEE bénéficie d'une chaîne d'approvisionnement-complète et bien établie, éliminant ainsi tout problème de pénurie de matières premières. De plus, la disponibilité de travailleurs qualifiés, d'experts techniques et d'autres forces de travail essentielles dans la zone environnante garantit en outre le délai de livraison rapide des transformateurs montés sur socle-de GNEE.

Transformer oil immersed type
